全身鑄鋼打造，弗羅伊登貝克（FREUDENBERG）出廠的密封圈
相同的質量，我們能給您最有競爭力的價格；相同的價格，我們能給您提供最高品質產品！

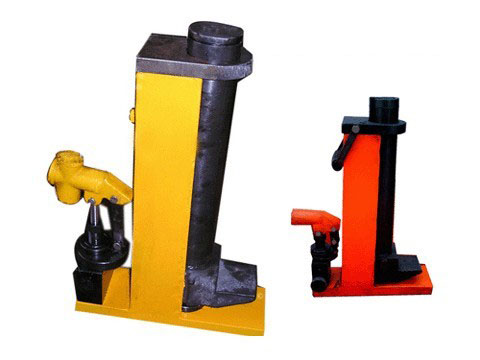

液壓起道機(爪式千斤頂）用于負載離地面較低而一般千斤頂無法作業，故采用爪式部位來將負載撐上。
液壓起道機規格
規格(T) 爪部(T) 頭部(T) 行程 本體高度 爪長X寬
5T 2.5T 5T 117 228 69x45
10T 5T 10T 147 282 98x53
20T 10T 20T 152 310 123x60
30T 15T 30T 155 330 149x60
50T 5T 50T 155 370 190x75
一、產品用途
液壓起道機適用于鐵路道軌的輔設、橋梁安裝、及車輛、設備、重物起重之用，具有結構簡單、使用方便、安全可靠、多機并用等優點，是一種應用較廣的起重工具。
二、技術參數
|
規格
|
15T
|
20T
|
|
額定氣道力
|
150KN
|
196KN
|
|
系統工作壓力
|
60MPA
|
72MPA
|
|
氣道量
|
120mm
|
120mm
|
|
凈重
|
25KG
|
28KG
|
整機主要由液壓傳動部分和杠桿部分組成。
主要結構特點：該機采用手動作業，不需其它動力消耗，主要通過手動杠桿將液力驅動該機上側鉤作升降運動，從而起到起道作用，結構合理，攜帶方便，屬實用型機械。
杠桿結構由杠桿、連桿及銷等組成，結構簡單，便于操作和維修。
升降液壓傳動部分主要由柱式泵、油缸、活塞等組成，其有油壓高、滲漏少、無噪聲、使用壽命長，調節范圍自由度高等優點。
四、使用說明
1、放松液壓部分通氣閥，打開回油閥，在頂柱或側鉤處適度施壓，使其降到最低位置，然后關閉升降回油閥備用。
2、將起道機側鉤橫向插入需要起道的位置，并將頂柱垂直于地面，將操縱桿插入撳手孔內，緩慢撳動操縱桿，使柱塞泵芯作往復運動，側鉤將帶動路軌向上運動達到起道目的，在被起路軌下墊上適當?shù)哪緣K，緩慢打開回油閥，讓路軌下到木塊上，適度給機器頂柱或側鉤向下旋壓，讓機器復位，關閉回油閥，旋緊通氣閥，卸去起道機。
五、機器保養
1、為了確保機器在每次使用時靈活可靠，必須對機器進行有效的保養和周期檢查。
2、必須保證機器滑動部分和裸露活動元件不銹蝕，用完必須上好機油，如使用間隔期較長，則必須上防銹油，不要將機器摔、磕、碰傷，以保證機器活動精度。
3、要求每季一次對機器的活動部件及油量進行周期檢查。
4、在更換或補充液壓油時，應選用粘度為18-38厘斯（油溫50℃時）規格的，其濾油精度不大于20微米的液壓油。在補充液壓油時不得混入砂粒等其它雜物。并注意每次注油時必須對泵體進行排氣。
5、當需要檢修時，應用汽油或柴油清潔油路及主要零部件，并注意不得損壞零部件。
液壓起道機外形與普通20噸千斤頂一樣，不同的是；1、前者是機械提升后者是液壓提升。2、液壓起道機是旁起（底座的外凸部分）后者是中間頂起。3、液壓起道機是在內部有一根直立的齒條，由齒輪、齒輪軸、棘輪、杠桿褲組成，后者是中間有個油缸、手動柱塞泵組成。液壓起道機工作原理是：用杠桿插入杠桿褲用力向下壓，由齒輪軸帶動齒條向上移動，由棘輪控制運動的方向。底座的外凸部分中間有一個可移動的凸臺隨齒條一起移動用以提升。使用時將起道機底座的外凸部分插入鐵軌底部壓動杠桿就行。
液壓起道機注意事項
1. 液壓起道機使用前應檢查油箱內液壓油是否足量；有無漏油；空載上下?lián)u動手柄觀察油缸有無跳動和爬行現象；觀察油缸內是否有氣體；回油閥工作是否正常；各緊固件有無松動。無任何異狀時方可作業。
2. 搖動手柄起道時，在開始無負荷或低負荷的情況下，扳動手柄幅度可大些，以提高工作效率。當起道重量較大時，扳動手柄的幅度不宜過大，避免損壞泵芯及泵殼。
3. 本液壓起道機起道作業時安裝在內外側均不侵入界限，但作業中遇到列車通過，起道機和操作工人要同時撤離線路。在緊急情況下來不及撤離起道機時，也必須擰松回油閥。確保行車安全。
4. 起道完畢后，逆時針擰松回油卸荷閥，在鋼軌自重作用下，液壓油通過回油閥被壓回油箱。取出起道器，用腳踩踏油缸，達到全部復位
我廠主要生產：齒條式起道機 5T齒條式起道機 5T齒條式起道器 10T齒條式起道機 10T齒條式起道器 15T齒條式起道機 15T齒條式起道器 20T齒條式起道機 20T齒條式起道器 液壓起道機 10T液壓起道機 10T液壓起道器 15T液壓起道機 15T液壓起道器 20T液壓起道器 20T液壓起道機 25T液壓起道機 25T液壓起道器 30T液壓起道機 30T液壓起道器 35T液壓起道機 35T液壓起道器 50T液壓起道機 50T液壓起道器
秉承山東人的豪爽與實誠，誠邀各位專家、領導來我公司考察、指導、賜教并期盼與您真誠合作，“追求卓越”永遠是我們的主題，我們將勵精圖治，再創高效，力爭以先進的技術，優良的產品質量，為煤礦企業提供多方位的服務。
